Das Passende Display als Alternative für den originalen Einbauplatz anstelle des SPA – Dash im Ariel Atom .

5″ Zoll groß, der Kleine Bruder vom größereren 7″ MXG

Das AiM MXS ist ein großes frei konfigurierbares 5″ TFT-Display mit integrierter Datenaufzeichnung. Es besitzt acht konfigurierbare RGB Alarm-LEDs, 10 konfigurierbare RGB Schaltlampen, WiFi-Verbindung, drei CAN Anschlüsse und ein Anschluss zu über 500 branchenführenden ECU Herstellern. Zusätzlich hat es einen 3-Achsen-Beschleunigungssensor und Gyroskop, 8 analoge Eingänge, 4 Geschwindigkeitseingänge, einen Eingang für Rundenzeiten und 2 digitale Ausgänge.

All dieses ist in einem wasserdichten Aluminiumgehäuse untergebracht mit neuen versiegelten, seitlich angebrachten Aluminium-Tasten für die schnelle einfache Interaktion ohne die Notwendigkeit eines PC. Es können beliebig Displayseiten erstellt und auf dem MXG angezeigt werden.

CAN-Bus Technologie

Logo CAN-Bus TechnologieBesonderheiten MXS

  • 8 frei konfigurierbare Analogeingänge
  • 10 RGB Schaltlampen
  • 6 RGB Alarmlampen
  • Rundenzeiten mit bis zu 5 Zwischenzeiten
  • 4 Geschwindigkeitseingänge
  • Triaxialer Beschleunigungssensor und Gyroskop
  • WiFi Verbindung
  • 4 GB Speicher
  • 3 CAN Schnittstellen
  • ECU Interface (CAN, RS232 oder OBDII)



Anschlussbeispiel AiM MXS

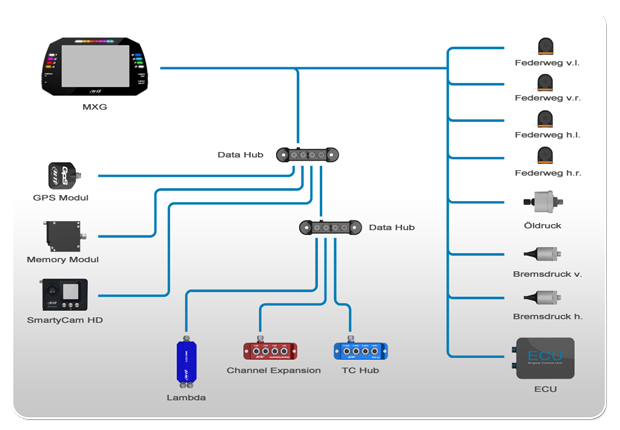

Anschlussbeispiel AiM MXG

Technische Daten AiM MXS

Drehzahlmesser Abgriff vom Steuergerät, Klemme 1 der Zündspule oder CAN/RS 232/OBDII
Messbereich 0 bis 60.000 rpm
Skalenende einstellbar (x 1000): 4 – 6 – 7 – 8 – 10 – 12 – 14 – 15 – 16 – 18 – 20 – 22
Abtastrate 10 – 100 Hz, frei wählbar
frei konfigurierbare over-revs-Kontroll-LED
Zeitnahme Triggerung über Infrarot, manuell oder GPS
Rundenzeiten ohne Limit, bis zu 5 Zwischenzeiten
Messgenauigkeit 1/100 sec.
Rundenzeitvorausberechnung
Analogkanäle 8 Eingänge (0-5 V, 12 bit)
Thermoelement 0 –1200°C, Messgenauigkeit + 0,75%
Thermowiderstand bis 180 °C, Messgenauigkeit + 1°
6 RGB Alarm-LED’s bei Unter- und Überschreiten der eingestellten Alarmwerte
Anzeige in °C oder °F
Abtastrate 1 – 1000 Hz, frei wählbar
Tages- und Gesamtkilometerzähler
Geschwindigkeit 4 digitale Eingänge
Erfassung über induktiven Raddrehzahlsensor ABS oder CAN/RS232/OBDII
0 – 438, Anzeige in km/h oder mph
Abtastrate 10 – 100 Hz, frei wählbar
Beschleunigung triaxial ± 5 g und Gyroskop im Display integriert
Abtastrate Beschleunigungssensor 1 – 100 Hz, frei wählbar
Abtastrate Gyroskop 1 – 50 Hz, frei wählbar
Ganganzeige Berechnet aus Drehzahl und Geschwindigkeit, erfaßt über Gangsensor oder CAN/RS232/OBDII
Summenabtastrate 8950 Hz (ohne ECU)
Stecker 1x Autosport 37 pin | Souriau 8STA61435SN | Deutsch AS61435SN
1x Autosport 22 pin | Souriau 8STA61235SN | Deutsch AS61235SN
1x Mini USB am Kabelbaum
Schaltblitz 10 frei konfigurierbare RGB LED’s
für jeden Gang frei konfigurierbar
Zusatzfunktionen Anzeige der Differenz zur schnellsten Runde bei den Zwischenzeiten
Rundezeitvorausberechnung
Wifi Verbindung
Lichtsensor für Displaybeleuchtung
2 digitale Ausgänge
Berechnete Kanäle
Frei konfigurierbare Anzeige
Datenspeicher nichtflüchtiger 4 GB-Speicher
Datenübertragung WiFi 802.11 oder USB
Stromversorgung über 12V Bordnetz
Ein / Aus über Zündschalter
kein Datenverlust nach Abschalten
Updates Software- und Firmware updates kostenlos über Internet
Abmaße Gehäuse: 169,4 x 97 x 23 mm
Display: 108,4 x 65,2 mm
Gewicht 530 gr



Die Funktionen des MXS

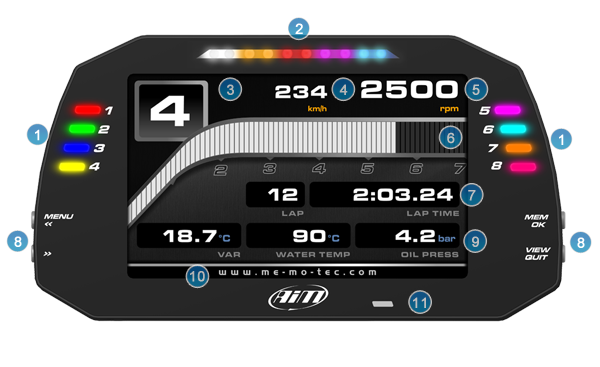

Funktionen AiM MXG
1 8 RGB Alarmlampen, frei konfigurierbar 2 10 RGB Schaltlampen, frei konfigurierbar 3 Ganganzeige
4 Geschwindigkeitsanzeige 5 Drehzahl digital 6 Analoge Drehzahlanzeige, frei konfigurierbar
7 Rundenanzahl und Rundenzeitfunktionen 8 4 Display Button mit verschiedenen Funktionen 9 Anzeige der Analogkanäle
10 Fenster für Informationen 11 Lichtsensor für Beleuchtung
